СВИР 1700нм 1800нм 1900нм 2100нм 2200нм 2300нм 3535 СМД ЛЕД спецификације
| Назив производа | СВИР 1700нм 1800нм 1900нм 2100нм 2200нм 2300нм 3535 СМД ЛЕД |
| Број дела | ГД-3535Р2200-1ЦЦ0-Д7Д2М |
| Бренд чипса | Јапан Дова чипс |
| Бренд произвођача на етикети |
ГМКЈ Бранд Произведен од стране Гуангмаи Тецхнологи Цо., Лтд, који се налази у граду Шенжен, Кина |
| Инпут |
0.5-1.0вдц за ИФмак 1500мА |
| Светлосни/светлећи ток |
20-30мВ за 1000мА улаз са вршном таласном дужином 1700-1800нм и 1800-1900нм; 10-15мВ за 1000мА улаз са вршном таласном дужином 2100-2200нм, 2200-2300нм и 2300-2400нм; |
| Ефикасност осветљења |
Нема ЛМ/В за СВИР ЛЕД диоде, сва снага зрачења је невидљива светлост за те СВИР таласне дужине |
| Таласна дужина/Боја |
СВИР таласна дужина доступна у: 1700-1800нм; 1800-1900нм; 2100-2200нм; 2200-2300нм; 2300-2400нм;
ГМКЈ има и другу СВИР таласну дужину која се може радити у доњем спектру са 3535 смд ЛЕД пакетом: 1030-1050нм; 1060-1080нм; 1200-1250нм; 1300-1350нм; 1400-1450нм; 1500-1550нм; 1570-1580нм; 1630-1650нм; |
| Повер |
1-2 В, ИФмак 1500мА Предложено непрекидно осветљење само на предњој струји 700-1000мА |
| Материјал паковања |
АЛН керамика, 3,5к3,5 мм смд лед |
| Угао осветљења |
Угао осветљења 120 степени, силиконска сочива, обична
Овде имамо и друге уске углове осветљења: 30 степени/ 60 степени/ 90 степени
|
| Цена | Молимо контактирајте ГМКЈ за цену |
| Мин. количина поруџбине |
Зависи од расположивости залиха: Ако имамо спремне за испоруку залиха, онда је чак 10 комада са сврхом тестирања узорака прихватљиво овде. Ако нема залиха, онда нам је потребна минимална количина поруџбине са најмање 50-100 комада за те неправилне СВИР таласне дужине. |
| Гаранција | 4 године |
| ОЕМ услуга |
1. СКД делови доступни; 2. Овде је у реду прилагођени ЛЕД низ величине која вам је потребна. |
ГМКЈ СВИР 3535 СМД ЛЕД листа производа од 1000нм до 2400нм:
| Парт Нумбер | ПОВЕР | Спецификације боја | Спецификације чипса | Улазне спецификације | ||
| ГТ-3535Р1040-Г1Д2 | 1-3W | СВИР 1040-1050 нм | Тајван Епиледс 42 мил/30 степени, 60 степени, 90 степени, 120 степени | 1.0-1.4В 700мА | ||
| ГТ-3535Р1060-С1Д2 | 1-3W | СВИР 1060-1070нм | Кина Санан 42 мил/30 степени, 60 степени, 90 степени, 120 степени | 1.0-1.4В 700мА | ||
| ГТ-3535Р1060-Г1Д2 | 1-3W | СВИР 1060-1080нм | Тајван Епиледс 42 мил/30 степени, 60 степени, 90 степени, 120 степени | 1.0-1.4В 700мА | ||
| ГТ-3535Р1200-Г1Д2 | 1-3W | СВИР 1200-1250нм | Тајван Епиледс 42 мил/30 степени, 60 степени, 90 степени, 120 степени | 0.8-1.4В 700мА | ||
| ГТ-3535Р1300-Г1Д2 | 1-3W | СВИР 1300-1350 нм | Тајван Епиледс 42 мил/30 степени, 60 степени, 90 степени, 120 степени | 0.8-1.4В 700мА | ||
| ГТ-3535Р1400-Г1Д2 | 1-3W | СВИР 1400-1450 нм | Тајван Епиледс 42 мил/30 степени, 60 степени, 90 степени, 120 степени | 0.6-1.2В 700мА | ||
| ГТ-3535Р1500-Г1Д2 | 1-3W | СВИР 1500-1550 нм | Тајван Епиледс 42 мил/30 степени, 60 степени, 90 степени, 120 степени | 0.6-1.2В 700мА | ||
| ГТ-3535Р1575-Г1Д2 | 1-3W | СВИР 1575-1580нм | Тајван Епиледс 42 мил/30 степени, 60 степени, 90 степени, 120 степени | 0.6-1.2В 700мА | ||
| ГТ-3535Р1630-Г1Д2 | 1-3W | СВИР 1630-1650нм | Тајван Епиледс 42 мил/30 степени, 60 степени, 90 степени, 120 степени | 0.6-1.2В 700мА | ||
| ГД-3535Р1700-Д7Д2 | 1-2W | СВИР 1700-1800 нм | Јапан Дова 42 мил / 30 степени, 60 степени, 90 степени, 120 степени | 0.5-1.0В 1000мА | ||
| ГД-3535Р1800-Д7Д2 | 1-2W | СВИР 1800-1900 нм | Јапан Дова 42 мил / 30 степени, 60 степени, 90 степени, 120 степени | 0.5-1.0В 1000мА | ||
| ГД-3535Р2100-Д7Д2 | 1-2W | СВИР 2100-2200 нм | Јапан Дова 42 мил / 30 степени, 60 степени, 90 степени, 120 степени | 0.5-1.0В 1000мА | ||
| ГД-3535Р2200-Д7Д2 | 1-2W | СВИР 2200-2300 нм | Јапан Дова 42 мил / 30 степени, 60 степени, 90 степени, 120 степени | 0.5-1.0В 1000мА | ||
| ГД-3535Р2300-Д7Д2 | 1-2W | СВИР 2300-2400 нм | Јапан Дова 42 мил / 30 степени, 60 степени, 90 степени, 120 степени | 0.5-1.0В 1000мА | ||

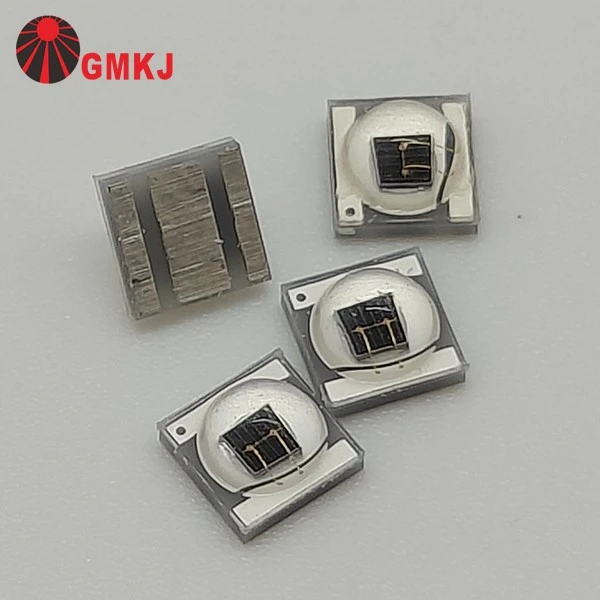

СВИР 1700нм 1800нм 1900нм 2100нм 2200нм 2300нм 3535 СМД ЛЕД пицтуре
 |
 |
|

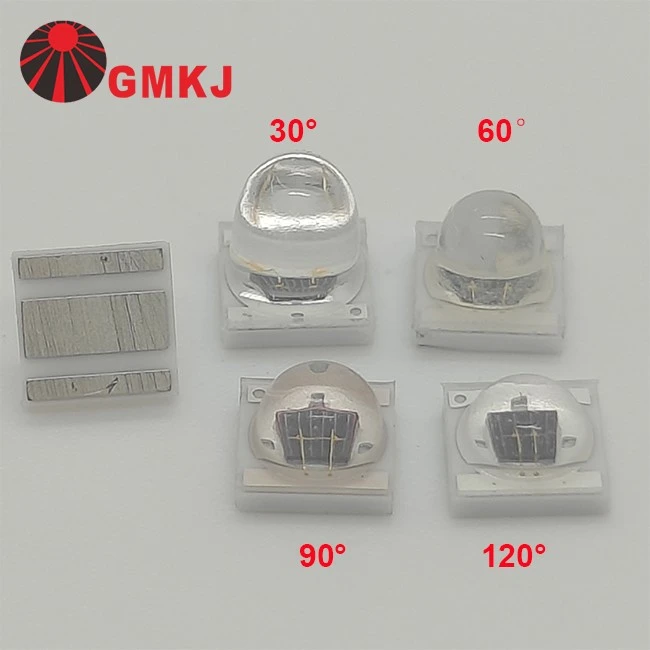

ЛЕД диоде са углом осветљења од 120 степени |
30 степени, 60 степени и 90 степени 3535 смд ЛЕД диоде залемљене на 8мм округлог облика штампаних плоча |
Алуминијумска ЛЕД ПЦБА састављена од стране ГМКЈ (ПЦБ цртеж и БОМ које су обезбедили наши клијенти)
ГМКЈ има сопствену-сопствену СМТ ЛЕД линију за монтажу штампаних плоча, укључујући машину за аутоматско бирање и постављање, аутоматску машину за наношење пасте за лемљење, пећницу за рефлукс на високој температури.
У могућности смо да урадимо монтажу ЛЕД штампане плоче за наше клијенте ако су у могућности да нам доставе цртеже ПЦБ плоча и листу БОМ плоча.
СВИР 1700нм 1800нм 1900нм 2100нм 2200нм 2300нм 3535 СМД ЛЕД димензија
СВИР 1700нм 1800нм 1900нм 2100нм 2200нм 2300нм 3535 СМД ЛЕДЕлецтрицал Спецс
|
Параметар |
Симбол |
Услови |
Мин |
Авг. |
Макс |
Јединице |
|
Форвард Волтаге (正向压降) |
VF |
IF=1000мА |
0.50 |
-- |
1.20 |
V |
|
Термички отпор спој на плочу (热阻) |
RΘJ-B |
IF=1000мА |
-- |
5 |
-- |
степен /В |
|
Радиант Флук (光功率) |
Φe |
IF=1000мА |
10 |
-- |
15 |
мВ |
|
Врхунска таласна дужина (峰值波长) |
λp |
IF=1000мА |
2200 |
-- |
2300 |
нм |
|
Температурни коефицијент напредног напона (正向压降之温度系数) |
∆VF/∆T |
IF=1000мА |
−− |
-- |
−− |
мВ/ степен |
|
Реверсе Цуррент (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Угао гледања [1] (发光角度) |
2Θ1/2 |
IF=1000мА |
−− |
120 |
−− |
Дег |
Која је апликација за СВИР ЛЕД диоде са 2200нм?
СВИР ЛЕД диоде око 2200 нм се углавном користе за анализу материјала, а не за осветљење.
На овој таласној дужини, различити материјали (као што су пластика, вода и органска једињења) имају јаке карактеристике апсорпције, тако да је корисно за:
- Спектроскопија и идентификација материјала
- Системи за сортирање и рециклажу пластике
- Анализа влаге и састава у храни или пољопривреди
- Неке примене индустријске инспекције са СВИР камерама
Са ове странице можете преузети табелу са подацима за повезане СМД ЛЕД диоде.
Ако вам треба више детаља као што су цена, минимална количина поруџбине, статус залиха и време испоруке, контактирајте директно са ГМКЈ ЛЕД диодама!
Увек смо ту за вас!
