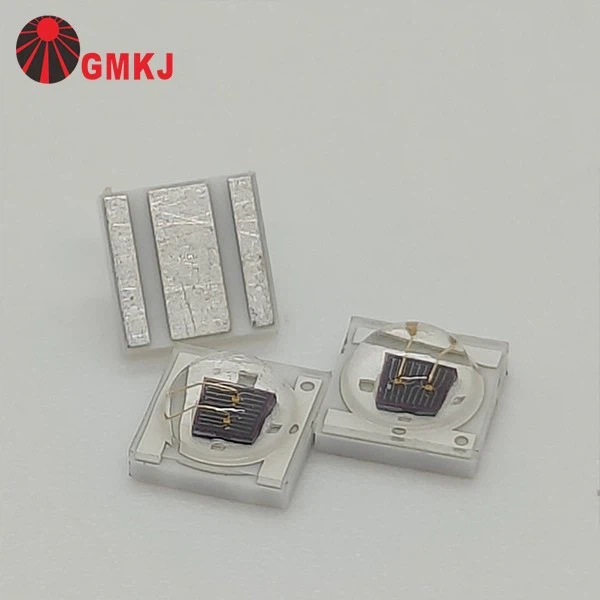

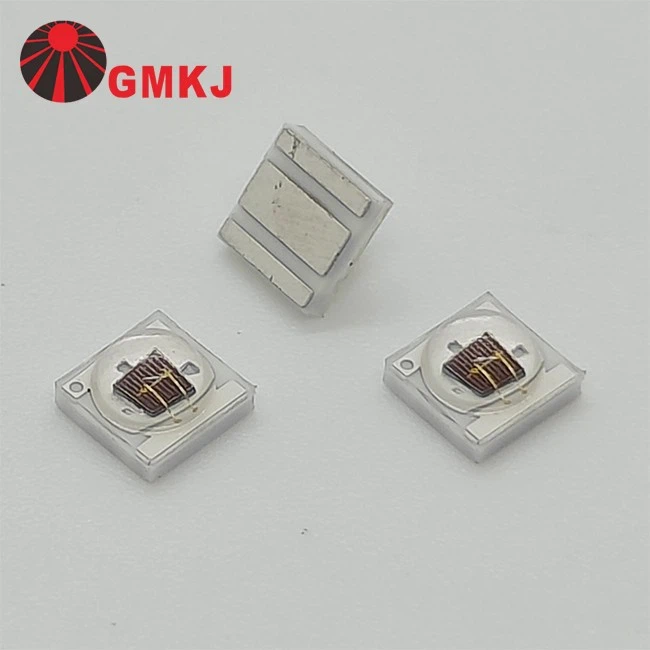

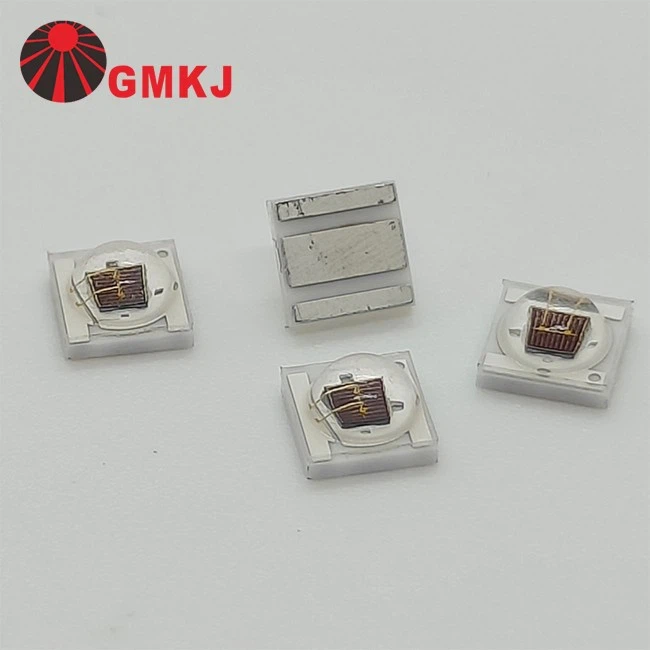

Кључне спецификације за 1300нм 3535 инфрацрвене ЛЕД диоде
Следеће спецификације су обезбеђене да подрже интеграцију оптичког система и развој инфрацрвених апликација.
| Број дела | ГТИ-3535Р1300-1ЦЦ0-Г1Д2М |
| Пеак Вавеленгтх | 1300нм |
| Врста пакета | 3535 Керамика |
| Угао гледања | 30 степени / 60 степени / 90 степени / 120 степени |
| Форвард Цуррент | 700мА |
| Радна температура | -40 степени до +85 степени |

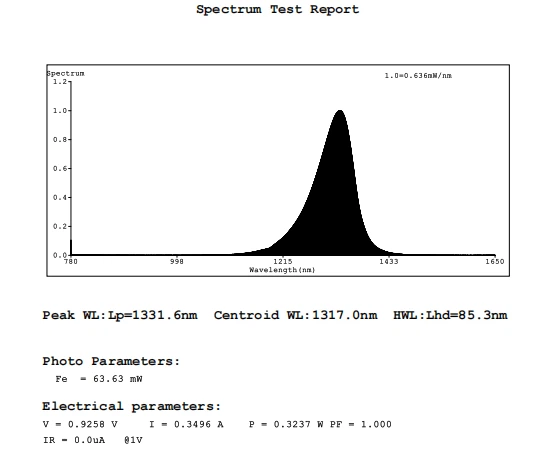

1300нм ЛЕД тест извештај
|
|
|
|
Кључне спецификације за 1300нм 3535 инфрацрвене ЛЕД диоде
Оптимизовани 1300нм спектрални излаз за идентификацију материјала

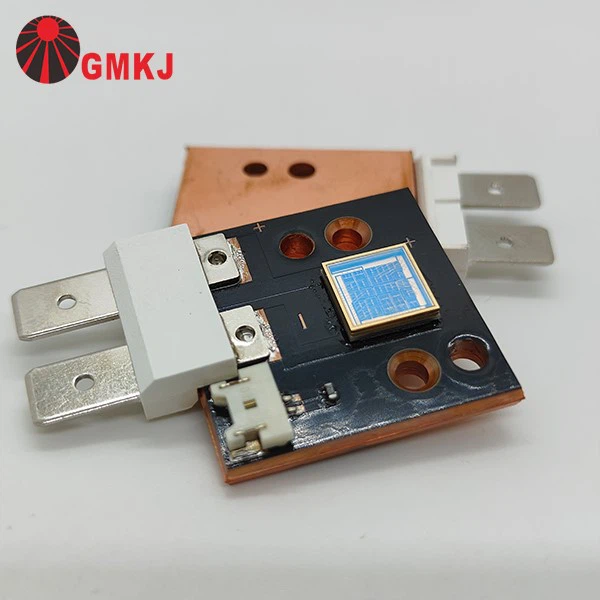

3535 ЛЕД низ монтиран на алуминијум / бакар ПЦБ
1300нм 3535 ЛЕД димензије паковања
Електричне перформансе 1300нм 3535 НИР ЛЕД
Електричне вредности наведене у наставку одражавају стандардне радне услове за стабилне перформансе инфрацрвене емисије.
|
Параметар |
Симбол |
Услови |
Мин |
Авг. |
Макс |
Јединице |
| Напон унапред (Вф) |
VF |
IF=700мА |
0.90 |
-- |
1.50 |
V |
|
Термички отпор спој на плочу (热阻) |
RΘJ-B |
IF=700мА |
-- |
6.5 |
-- |
степен /В |
|
Радиант Оутпут (光功率) |
Φe |
IF=700мА |
100 |
-- |
120 |
мВ |
|
Врхунска таласна дужина (峰值波长) |
λp |
IF=700мА |
1300 |
-- |
1350 |
нм |
|
Температурни коефицијент напредног напона (正向压降之温度系数) |
∆VF/∆T |
IF=700мА |
−− |
-- |
−− |
мВ/ степен |
|
Реверсе Цуррент (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Угао гледања [1] (发光角度) |
2Θ1/2 |
IF=700мА |
−− |
120 |
−− |
Дег |
| Ове електричне карактеристике подржавају конзистентан излаз потребан за диференцијацију материјала и анализу спектралног одзива. |
Како 1300нм инфрацрвено светло подржава анализу материјала
У системима спектралне инспекције, избор таласне дужине утиче на то како се различити материјали идентификују и раздвоје.
На око 1300 нм, неке супстанце показују уочљивије понашање одговора у поређењу са краћим инфрацрвеним таласним дужинама, што може побољшати ефикасност анализе у одређеним индустријским окружењима.
Типични сценарији интеграције укључују:
Опрема за спектралну инспекцију
Системи анализе материјала
Индустријске поставке сортирања
НИР{0}}платформе за машински вид
Инжењерски подаци и информације о таласној дужини за 1300нм 3535 ЛЕД могу се прегледати директно из листа података на овој страници.
Ако ваш пројекат укључује инфрацрвену инспекцију или спектралну{0}}евалуацију одзива, ГМКЈ може да пружи подршку на основу различитих оптичких и структуралних захтева.
Техничка подршка и дискусија о пројекту
За избор таласне дужине, подршку за апликације или захтеве за узорке који се односе на НИР/СВИР ЛЕД, молимо контактирајте:
