Шта су ЛЕД диоде на чипу (ЦОБ)?
Цхип-он-Боард или ГГ; ЦОБ ГГ; односи се на монтирање голог ЛЕД чипа у директном контакту са подлогом (као што је силицијум карбид или сафир) за производњу ЛЕД низова. ЦОБ ЛЕД диоде имају бројне предности у односу на старије ЛЕД технологије, попут ЛЕД-а са површинским уређајем (ГГ; СМД ГГ;) или ЛЕД-а са двоструким линијским пакетом (ГГ; ДИП ГГ;). Оно што је најважније, ЦОБ технологија омогућава много већу густину паковања ЛЕД низа, или оно што инжењери светлости називају побољшаном ГГ „густина лумена ГГ“. На пример, употреба ЦОБ ЛЕД технологије на квадратном низу од 10 мм к 10 мм резултира 38 пута више ЛЕД диода у поређењу са ДИП ЛЕД технологијом и 8,5 пута више ЛЕД диода у поређењу са СМД ЛЕД технологијом (погледајте доњи дијаграм). То резултира већим интензитетом и већом униформношћу светлости. Алтернативно, коришћење ЦОБ ЛЕД технологије може у великој мери смањити отисак и потрошњу енергије ЛЕД низа, а истовремено задржати константну излазну светлост. На пример, ЦОБ ЛЕД низ од 500 лумена може бити вишеструко мањи и трошити знатно мање енергије од СМД или ДИП ЛЕД низа од 500 лумена.
Предности ЛЕД низова на чипу укључују:
Компактност због мале величине чипа
Високог интензитета, посебно на малим удаљеностима
Висока уједначеност, чак и на малим радним растојањима
Једноставност дизајна јер су потребни само 1 круг и 2 контакта
Врхунске топлотне перформансе за продужени век трајања, стабилност и поузданост

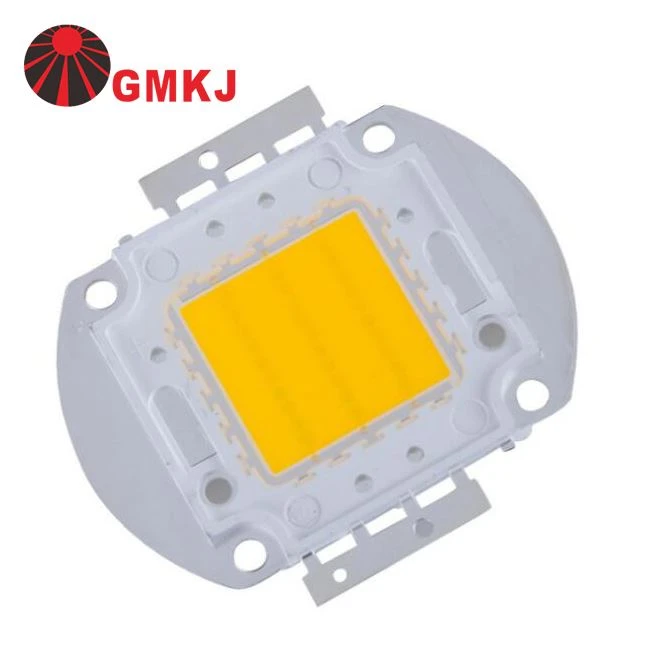

Спецификација производа
Типично електрично ГГ појачало; Оптичке карактеристике (Та=25 ° Ц)
Предмети | Симбол | Стање | Мин. | Тип. | Макс. | Јединица |
Предњи напон | VF | IF= 1800мА | 30.00 | 34.00 | V | |
Обрнута струја | IR | VR= 50V | 10 | mμA | ||
Температура боје | ЦЦТ | IF= 1800мА | 6000 | 6500 | K | |
Светлосни флукс | Φv | IF = 1800мА | 7000 | 8000 | лм | |
Угао снаге 50% | 2θ½ | IF= 1800мА | 120 | дег | ||
Термички отпор （Спој на плочу） | RJ-B | IF= 1800мА | 8 | °C/W |
Димензија пакета
Начин паковања
МПК: 12ком по тањиру у вакум врећици.
Врећице са вакумом помажу водиоцима да спрече влагу у ваздуху.
Представљање компаније
Примена ЦОБ ЛЕД-а
Могућности примене ЦОБ ЛЕД-а обухватају широк спектар. Примарна употреба ЦОБ ЛЕД-а била би замјена за полу-осветљење (ССЛ) метал-халогених сијалица у апликацијама као што су високо освјетљење, улична расвјета и високонапонска свјетла за стазе и доње лампе.
Popularne oznake: 60в ЛЕД диода за осветљење модула, Кина, произвођачи, добављачи, фабрика, цена, јефтина, понуда, табела података, спецификације, спецификација
